●19991230 ロータリーSWでOS選択起動への夢 ロータリースイッチで作動させるHDDを選択し、OSの起動を選択的に行おうという夢の企画、 結局失敗に終わったのだが、そのプロセスを紹介しよう。
OSの選択起動は、某ソフトを使えば出来るのだが、 同じHDDに異なるOSを入れるのはあまり好きではない。 私はHDDリムーバブルケースを使ってOSの選択起動をさせていたのだが、 １．振動・衝撃への不安 ２．リムーバブルケースの保管場所（結構ジャマ） ３．リムーバブルケースの安定供給（後で追加ケースが欲しくても既に売っていなかったりする） という問題に遭遇し、リムーバブルケースを使うことを止めようと考えていた。
【実験１：起動時のC-MOS設定を変える】 起動時のC-MOS設定でHDDを一つだけ認識させるようにすると、 最大4種類のOSが選択起動出来るようになるのでは無いか？ （IDEドライブなので、最大4つのドライブが搭載出来る。） 結果は△だ。 OSの選択起動は可能なのだが、OS自体のインストール時に、インストーラがC-MOS設定 でDisableにしたはずのドライブも認識する。 また、OSがドライブを認識してしまう点もいただけない。 ということでボツ。 【実験2：電源を抜いてみる】 １本のIDEケーブルにマスタドライブを2つ接続する。 電源は、一方のドライブのみ供給し、もう一方はコネクタを外しておく。 イケるかな？と思い電源投入したが、 BIOSがHDDを認識せずボツとなった。 （多分、マスタドライブが2つ接続したのと同じ現象で、 ジャンパのショートがケーブルに出ていると思う。）
【実験3：グランド大解放作戦】 IDEケーブルのグランド信号は、2,19,22,24,26,30,40番。 電源線のグランドは、真ん中の２本の黒い線。 動作させたくないHDDのグランドを開放するという手段である。 IDEケーブルをちまちまと弄るのがめんどくさそうだが、 実験の為なら仕方がない。 IDEケーブルは、グランドを途中でブッタ切って、２回路3Pトグルスイッチへ、 電源も同じく3Pトグルスイッチへ接続した。 結果は．．．大成功。 ためしにOS起動後に、トグルスイッチを切り替えて見たが、ハングせずに動いた。 HDDにアクセスしようとすると、待ちが発生するが、マウスポインタは動かすことが出来、 トグルスイッチを反対に切り替えるとちゃんと動く。 動作していないHDD電源は、+5Vと+12Vだけが接続状態となっていて、その端子間で電流が多少流れていると思われるが、別段異常は見あたらなかった。 【搭載】 実験2のIDEケーブルを更に改造し、 1つのケーブルにマスタドライブを3台接続できるよう、IDEケーブルを改造した。 3台切り替えと言うことで、切り替えデバイスには高級2回路6接点ロータリースイッチ150円也をおごった。
結果は、予想に反して惨敗。 ロータリースイッチの接点に関わらず、全てのドライブに電源が供給されてしまった。
配線は間違い無いのだが、私がアホだった。 HDDは、ケースがグランドになっていることを忘れていた。 同じケースにしっかりとねじ止めされた3台のHDDは、グランドラインが共通となっていたのである。
それじゃ実験3は何でうまくいったのかって？ HDDをシャーシから外した状態でやってました。
【リベンジへ】 HDDケースの絶縁を考えている。 放熱を考慮する必要があるため、しばらくは夢を実現出来そうにもない。 夢が叶った日はあらためてレポートするのでご期待を。 |

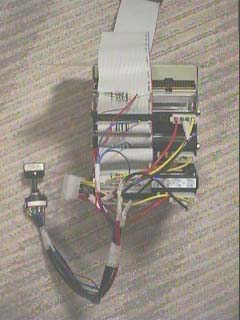

３台のマスタドライブを接続したが．．．
