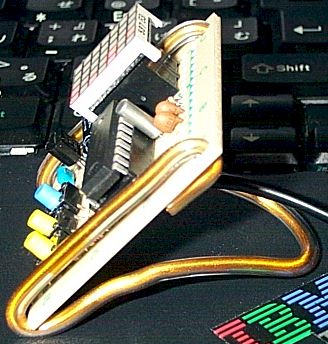

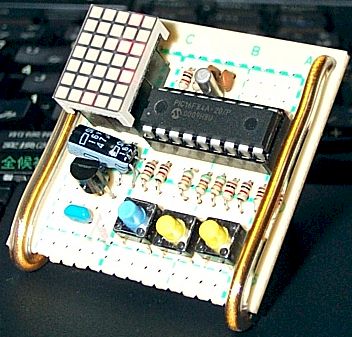

●20011011 ビットクロック 工作にいそしむ時間を作ることが出来た。 で、出来上がったものがこれ。  これは時計である。ビットクロックと名付けられたその時計は、2進数のマンマシンインターフェイスを持つ。 これは、デジタル時計なのだが数字で表示せずに、ビット＝粒々の点灯／非点灯で表現する。 下の図をごらん頂きたい。  お分かり頂けただろうか？ この時計、実用度は最悪レベルである。 何しろ、自光式デバイスを使っているにも関わらず暗いところでは、何時何分かは分からないことがある。 しかも、00:00では、全消灯となり故障したかと勘違いしてしまった。  製作者固有の心理だろうが、出来上がった基板からは何か不思議な美しさ感じる。 そのため、ケースに入れることをやめ、基板むき出しとした。 電源を入れると、赤い粒々が光輝き、微妙にちらつく。 その粒々の配列は、昔の宇宙モノ映画に出てくるコンピュータのような、意味のないランプの点滅を連想させる。 －－－ 製作情報 パーツ： ドットマトリクスLEDはここから、1個180円で入手した。 既に売り切れているようである。 ドットマトリクスである必要はない。バラのLED14個でもOK。 あとは16F84、32768Hzクリスタル、抵抗、タクトスイッチ、3端子レギュレータ、蛇の目基板。 電源は、使わなくなった携帯電話のACアダプタを利用した。 LEDは当然ダイナミック点灯。BCD1桁毎に切り替えて表示する。 時間のカウントはPIC内で行う。 1秒毎に割込が発生するようにプログラムし、サービスルーチンでは時間のカウント処理のみ行う。 計算式は 32768[Hz](クリスタル周波数) / 4(16F84の仕様) / 32(プリスケーラ分周比) / 256(TMR0オーバフローに要するクロック) = 1[Hz] 一方メインループでは、キー入力の検出とダイナミック点灯をさせるだけである。 実際は、4.194304MHzのクリスタルを使用した方がよいだろう。ちらつきを抑えることができる。 え？回路図とファームウェアは？・・・気が向いたらアップします |
